PWY系列充电器自改输出电压教程


!!!内有高压,非专业人士请勿打开!!!

!!!请注意,私自打开充电器将失去保修!!!

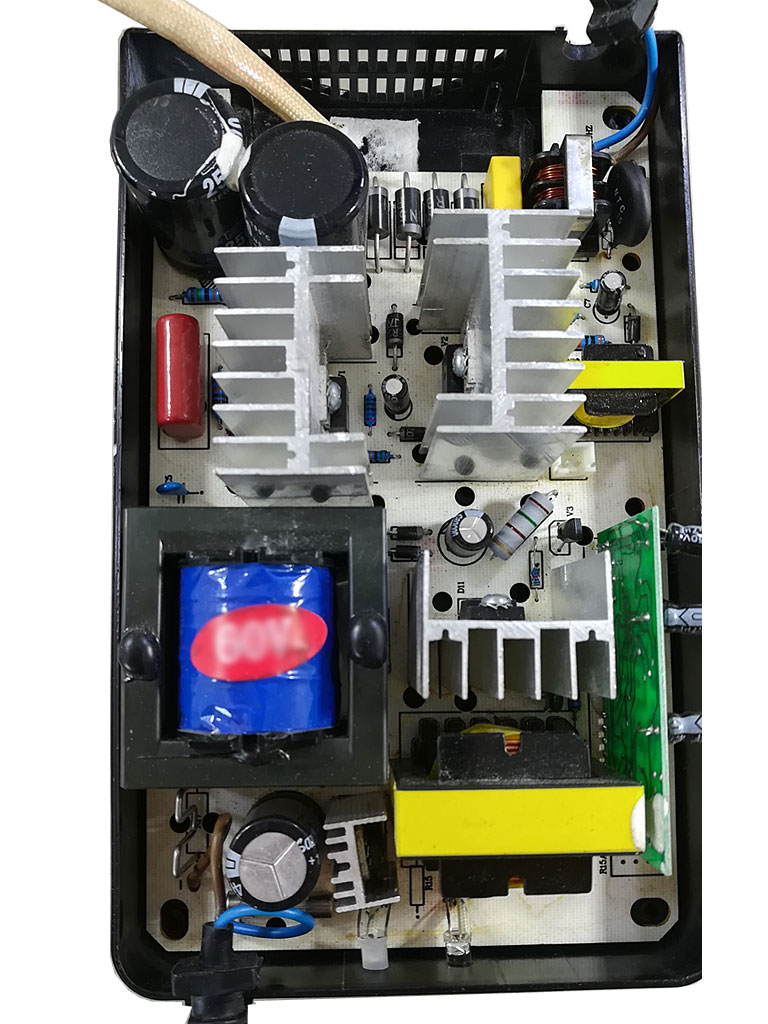

1:PWY充电器内视图

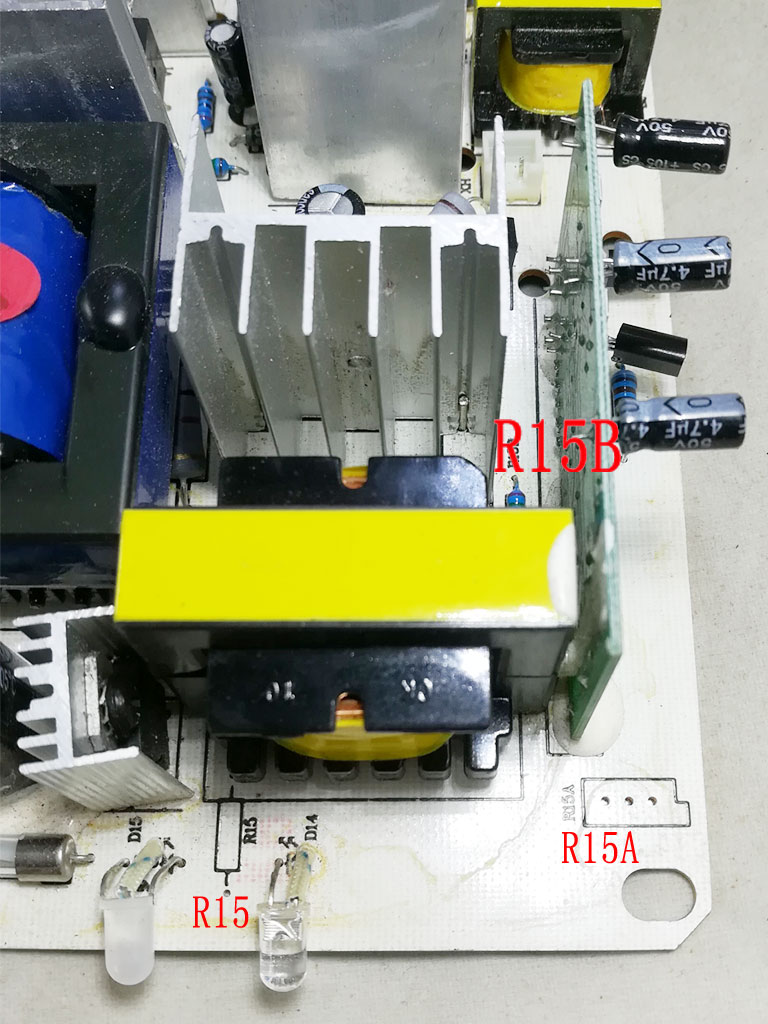

2:修改R15系列电阻的阻值可以更改输出电压。

图中的红色的R15+ R15A 与R15B 是并联关系。

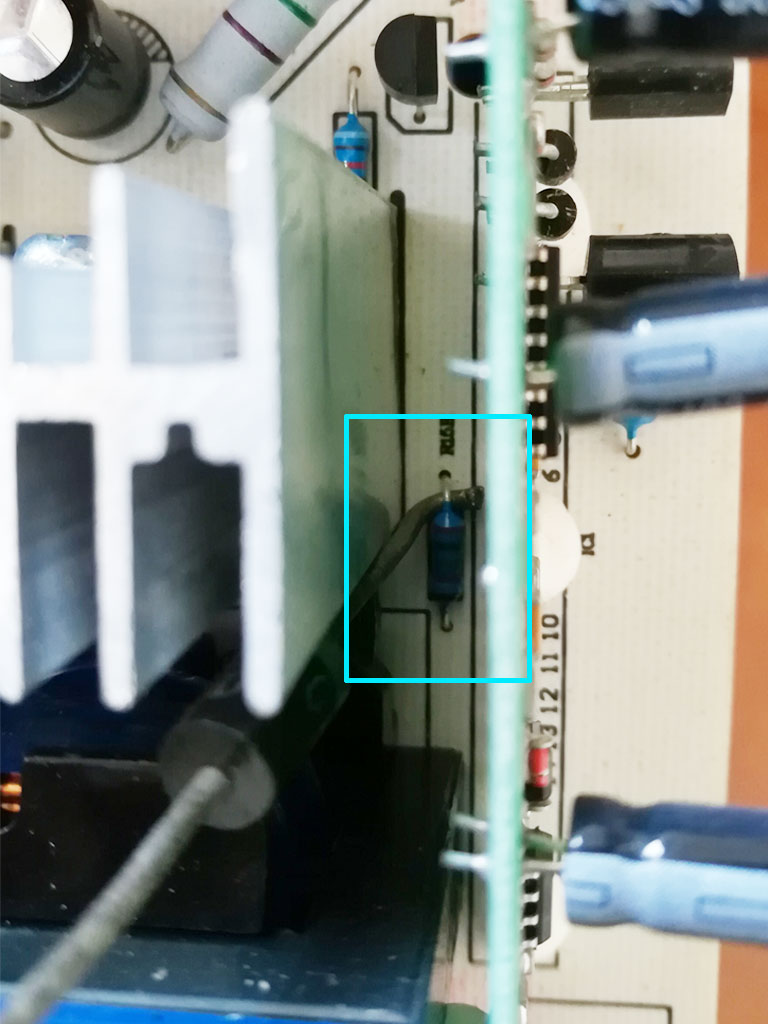

3:出厂是在R15B位置安装的固定电阻,之所以用固定电阻,是因为可调电阻在运动震动当中会松动,造成充电器输出电压偏移。

我们通过改装可调电阻的方法来改变输出电压,首先移除R15B电阻。

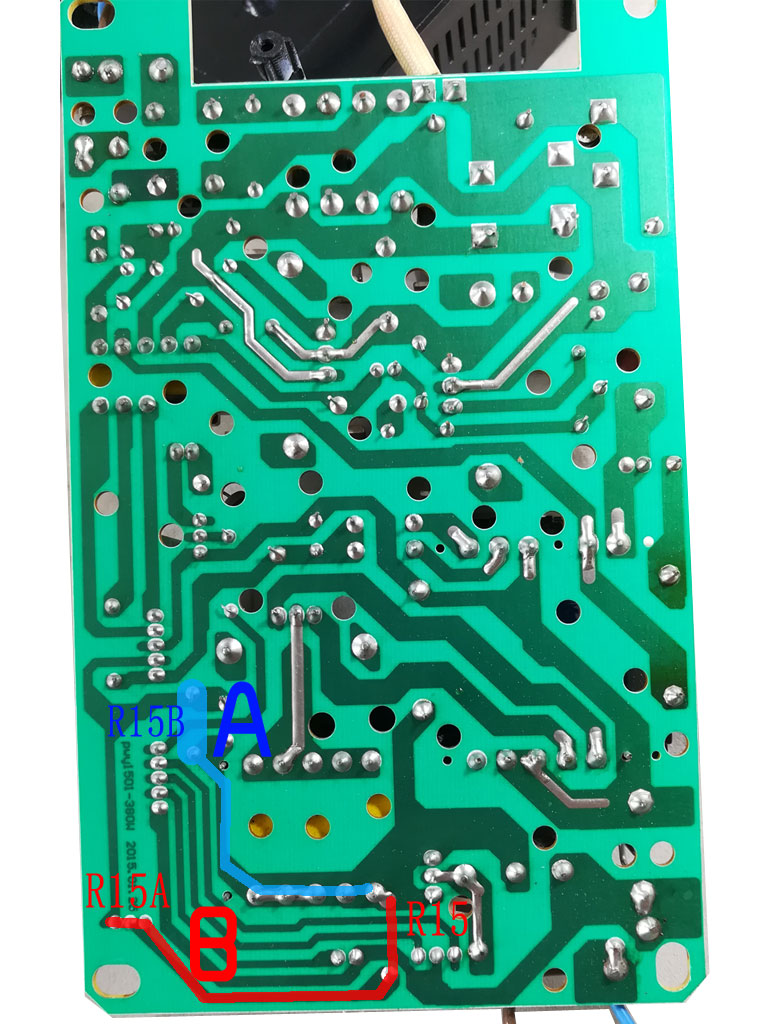

4:正面看的时候,三个电阻焊接点。

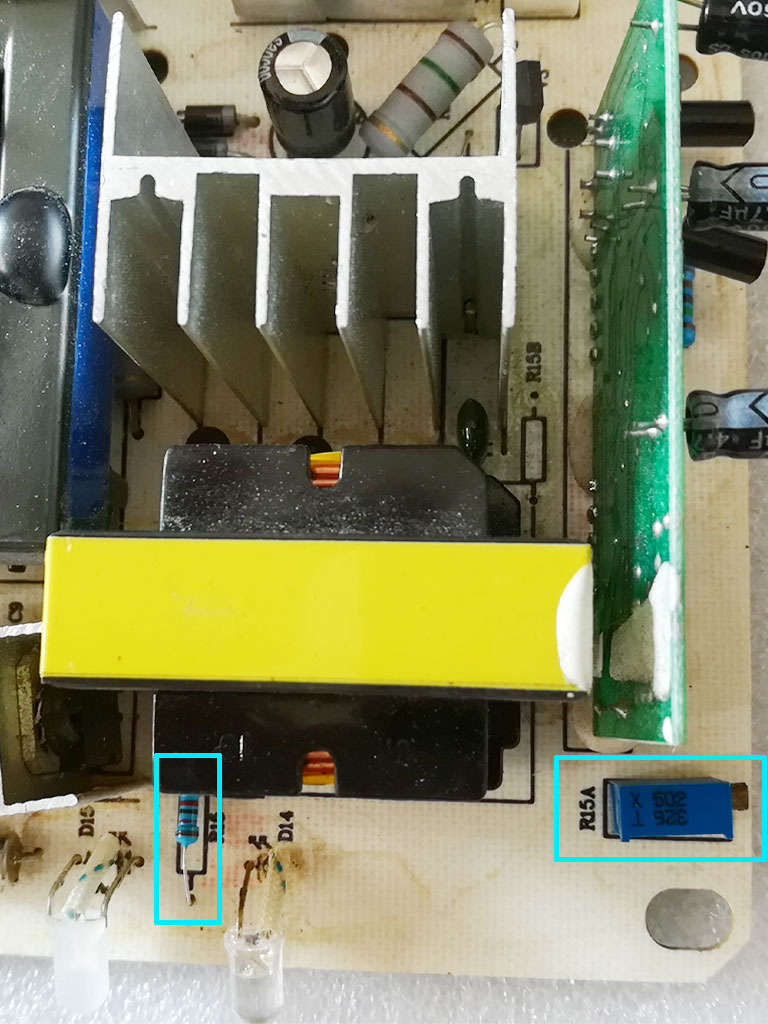

5:取下R15B后,在R15和R15A位置加装电阻。阻值以原R15B位置的电阻阻值为依据。


电阻改装完成,通过可调电阻来微改输出电压。
